外设建模（串口）
我们以 PL011 串口为例，讲解如何建模一个外设。

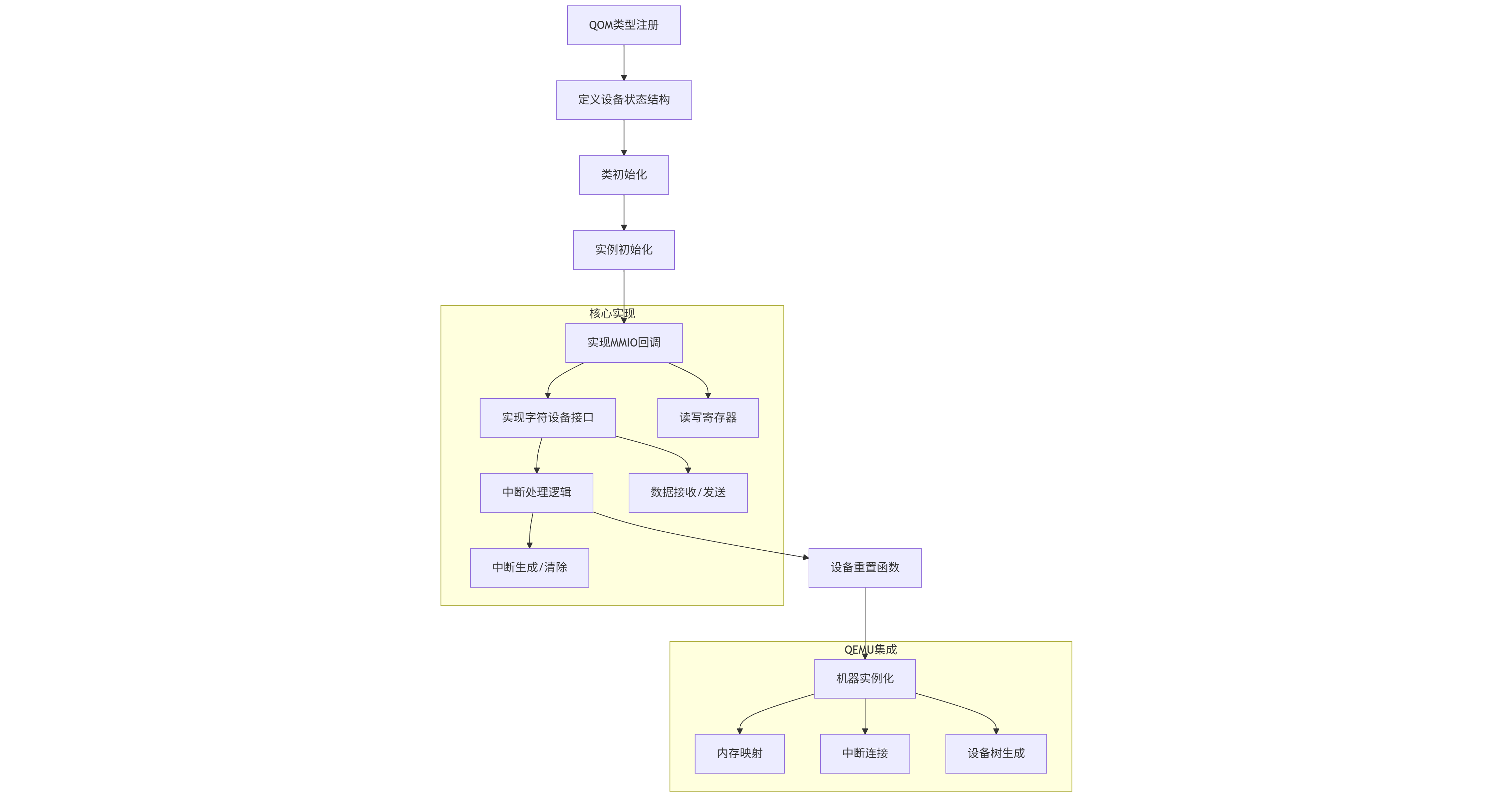

L011 串口在 QEMU 中的建模完整展示了硬件外设模拟的核心流程：
- 类型系统集成：通过 QOM 实现设备类的继承体系
- 状态精确建模：寄存器、FIFO、中断状态的全周期管理
- 硬件接口实现：MMIO 回调处理 CPU 访问，字符后端对接宿主 I/O
- 中断系统集成：与平台中断控制器 (PLIC) 协同工作
- 设备生命周期：实现重置、迁移、销毁等完整生命周期
设备类型定义
核心机制：QEMU Object Model (QOM)
关键操作：
- 定义 TypeInfo 结构体描述设备类型
- 实现类初始化 (class_init) 和实例初始化 (instance_init)
- 注册到全局类型系统
// hw/char/pl011.c
static const TypeInfo pl011_type_info = {
.name = TYPE_PL011,
.parent = TYPE_SYS_BUS_DEVICE,
.instance_size = sizeof(PL011State),
.class_init = pl011_class_init,
.instance_init = pl011_instance_init,
};
static void pl011_register_types(void) {
type_register_static(&pl011_type_info);
}
type_init(pl011_register_types);
设备状态结构设计
核心组件：PL011State
关键字段：
- 寄存器状态 (lcr, imsc, 等)
- FIFO 缓冲区
- 中断信号线
- 字符后端 (CharBackend)
typedef struct PL011State {
SysBusDevice parent_obj;
/* 寄存器状态 */
uint32_t lcr; // 线路控制寄存器
uint32_t imsc; // 中断屏蔽寄存器
uint32_t flags; // 状态标志位
/* FIFO 缓冲区 */
uint8_t read_fifo[PL011_FIFO_DEPTH];
uint32_t read_pos;
uint32_t read_count;
/* 中断系统 */
qemu_irq irq; // 中断信号线
/* 字符设备后端 */
CharBackend chr; // 连接宿主终端或文件
} PL011State;
设备类初始化
核心任务： - 设置设备属性 (properties) - 绑定 realize 和 reset 方法 - 定义设备迁移支持
static void pl011_class_init(ObjectClass *klass, void *data) {
DeviceClass *dc = DEVICE_CLASS(klass);
dc->realize = pl011_realize;
dc->reset = pl011_reset;
dc->vmsd = &vmstate_pl011;
device_class_set_props(dc, pl011_properties);
}
static Property pl011_properties[] = {
DEFINE_PROP_CHR("chardev", PL011State, chr),
DEFINE_PROP_UINT32("clock", PL011State, clock, 0),
DEFINE_PROP_END_OF_LIST(),
};
设备实例化与硬件连接
核心操作：
- 初始化内存区域 (MemoryRegion)
- 注册 MMIO 回调函数
- 连接中断信号
- 绑定字符设备后端
static void pl011_realize(DeviceState *dev, Error **errp) {
PL011State *s = PL011(dev);
SysBusDevice *sbd = SYS_BUS_DEVICE(dev);
/* 1. 初始化内存区域 */
memory_region_init_io(&s->iomem, OBJECT(s), &pl011_ops, s, "pl011", 0x1000);
sysbus_init_mmio(sbd, &s->iomem);
/* 2. 初始化中断 */
sysbus_init_irq(sbd, &s->irq);
/* 3. 连接字符设备 */
qemu_chr_fe_set_handlers(&s->chr, pl011_can_receive, pl011_receive,
NULL, NULL, s, NULL, true);
}
实现设备功能逻辑
核心组件：
- MMIO 读写回调
- 中断生成逻辑
- FIFO 管理
- 字符设备通信
/* MMIO 写操作 */
static void pl011_write(void *opaque, hwaddr offset, uint64_t value, unsigned size) {
PL011State *s = opaque;
switch (offset) {
case PL011_DR: // 数据寄存器
if (s->lcr & LCR_FEN) {
fifo_push(s, value); // FIFO 模式
} else {
qemu_chr_fe_write(&s->chr, (uint8_t*)&value, 1); // 直接发送
}
break;
case PL011_IMSC: // 中断屏蔽
s->imsc = value;
pl011_update(s); // 更新中断状态
break;
}
}
/* 字符设备接收回调 */
static void pl011_receive(void *opaque, const uint8_t *buf, int size) {
PL011State *s = opaque;
fifo_push(s, *buf); // 数据放入接收 FIFO
s->int_status |= INT_RX; // 设置接收中断
qemu_set_irq(s->irq, 1); // 触发中断
}
中断处理与状态更新
核心逻辑：
- 根据寄存器状态生成中断
- 实现中断清除机制
- FIFO 阈值触发
static void pl011_update(PL011State *s) {
uint32_t int_level = 0;
/* 检查接收中断 */
if ((s->imsc & INT_RX) && (s->read_count > 0)) {
int_level |= INT_RX;
}
/* 检查发送中断 */
if ((s->imsc & INT_TX) && (s->xmit_count < PL011_FIFO_DEPTH)) {
int_level |= INT_TX;
}
/* 更新中断线 */
qemu_set_irq(s->irq, int_level ? 1 : 0);
}
一个简单 PL011 设备建模的代码示例：
/* hw/char/pl011.c - PL011 UART 完整实现 */
#define TYPE_PL011 "pl011"
#define PL011(obj) OBJECT_CHECK(PL011State, (obj), TYPE_PL011)
/* 寄存器偏移定义 */
enum {
PL011_DR = 0x00, // 数据寄存器
PL011_FR = 0x18, // 标志寄存器
PL011_ILPR = 0x20, // 低功耗寄存器
PL011_IBRD = 0x24, // 整数波特率
PL011_FBRD = 0x28, // 小数波特率
PL011_LCRH = 0x2C, // 线路控制
PL011_CR = 0x30, // 控制寄存器
PL011_IMSC = 0x38, // 中断屏蔽
};
/* 设备状态结构 */
typedef struct PL011State {
SysBusDevice parent_obj;
MemoryRegion iomem;
CharBackend chr;
qemu_irq irq;
/* 寄存器状态 */
uint32_t readbuff;
uint32_t flags;
uint32_t lcr;
uint32_t cr;
uint32_t imsc;
uint32_t int_level;
/* FIFO 状态 */
uint8_t read_fifo[PL011_FIFO_DEPTH];
uint32_t read_pos;
uint32_t read_count;
uint32_t read_trigger;
} PL011State;
/* MMIO 操作回调 */
static const MemoryRegionOps pl011_ops = {
.read = pl011_read,
.write = pl011_write,
.endianness = DEVICE_NATIVE_ENDIAN,
.impl.min_access_size = 4,
.impl.max_access_size = 4,
};
/* 读操作实现 */
static uint64_t pl011_read(void *opaque, hwaddr offset, unsigned size) {
PL011State *s = opaque;
uint32_t ret = 0;
switch (offset) {
case PL011_DR:
if (s->read_count > 0) {
ret = s->read_fifo[s->read_pos];
s->read_pos = (s->read_pos + 1) % PL011_FIFO_DEPTH;
s->read_count--;
pl011_update(s); // 更新中断状态
}
break;
case PL011_FR:
ret = s->flags;
break;
case PL011_IMSC:
ret = s->imsc;
break;
}
return ret;
}
/* 写操作实现 */
static void pl011_write(void *opaque, hwaddr offset, uint64_t value, unsigned size) {
PL011State *s = opaque;
switch (offset) {
case PL011_DR:
qemu_chr_fe_write(&s->chr, (uint8_t*)&value, 1);
break;
case PL011_LCRH:
s->lcr = value;
break;
case PL011_IMSC:
s->imsc = value;
pl011_update(s);
break;
}
}
/* 字符设备接收回调 */
static void pl011_receive(void *opaque, const uint8_t *buf, int size) {
PL011State *s = opaque;
if (s->read_count < PL011_FIFO_DEPTH) {
int slot = (s->read_pos + s->read_count) % PL011_FIFO_DEPTH;
s->read_fifo[slot] = *buf;
s->read_count++;
if (s->read_count >= s->read_trigger) {
s->int_level |= INT_RX;
qemu_set_irq(s->irq, 1);
}
}
}
/* 中断状态更新 */
static void pl011_update(PL011State *s) {
uint32_t int_level = 0;
// 接收中断 (RX)
if ((s->imsc & INT_RX) && (s->read_count > 0)) {
int_level |= INT_RX;
}
// 发送中断 (TX)
if ((s->imsc & INT_TX) && (s->xmit_count < PL011_FIFO_DEPTH)) {
int_level |= INT_TX;
}
qemu_set_irq(s->irq, int_level ? 1 : 0);
}
/* 设备重置 */
static void pl011_reset(DeviceState *dev) {
PL011State *s = PL011(dev);
s->lcr = 0;
s->cr = 0x300;
s->imsc = 0;
s->read_count = 0;
s->read_pos = 0;
s->int_level = 0;
qemu_set_irq(s->irq, 0);
}
/* 设备初始化 */
static void pl011_realize(DeviceState *dev, Error **errp) {
PL011State *s = PL011(dev);
SysBusDevice *sbd = SYS_BUS_DEVICE(dev);
memory_region_init_io(&s->iomem, OBJECT(s), &pl011_ops, s, "pl011", 0x1000);
sysbus_init_mmio(sbd, &s->iomem);
sysbus_init_irq(sbd, &s->irq);
qemu_chr_fe_set_handlers(&s->chr, pl011_can_receive, pl011_receive,
NULL, NULL, s, NULL, true);
}
/* 类型注册 */
static const TypeInfo pl011_info = {
.name = TYPE_PL011,
.parent = TYPE_SYS_BUS_DEVICE,
.instance_size = sizeof(PL011State),
.class_init = pl011_class_init,
};
static void pl011_register_types(void) {
type_register_static(&pl011_info);
}
type_init(pl011_register_types)
在 RISC-V virt 机器中实例化 PL011:
/* hw/riscv/virt.c - 机器初始化 */
static void virt_machine_init(MachineState *machine) {
// ...
/* 创建 PL011 串口 */
DeviceState *dev = qdev_new(TYPE_PL011);
qdev_prop_set_chr(dev, "chardev", serial_hd(0));
sysbus_realize_and_unref(SYS_BUS_DEVICE(dev), &error_fatal);
sysbus_mmio_map(SYS_BUS_DEVICE(dev), 0, 0x10000000); // 映射到 0x10000000
sysbus_connect_irq(SYS_BUS_DEVICE(dev), 0, plic_irq[UART0_IRQ]); // 连接中断
// 设备树添加节点
qemu_fdt_add_subnode(fdt, "/soc/serial");
qemu_fdt_setprop_string(fdt, "/soc/serial", "compatible", "arm,pl011");
qemu_fdt_setprop_cells(fdt, "/soc/serial", "reg", 0x10000000, 0x1000);
qemu_fdt_setprop_cells(fdt, "/soc/serial", "interrupts", UART0_IRQ);
}
关键实现要点
寄存器精确建模：
- 实现所有 32 个寄存器的精确行为
- 处理特殊位（如 FIFO 使能位、中断屏蔽位）
- 支持波特率计算（IBRD/FBRD）
FIFO 状态机：
cstatic void fifo_push(PL011State *s, uint32_t value) {
if (s->read_count < PL011_FIFO_DEPTH) {
uint32_t slot = (s->read_pos + s->read_count) % PL011_FIFO_DEPTH;
s->read_fifo[slot] = value;
s->read_count++;
// 触发中断条件
if (s->read_count >= s->read_trigger) {
s->int_level |= INT_RX;
qemu_set_irq(s->irq, 1);
}
}
}
时钟域处理：
- 实现 pl011_clock_update 回调
- 处理波特率变化事件
- 支持动态时钟调整
迁移支持：
cstatic const VMStateDescription vmstate_pl011 = {
.name = "pl011",
.version_id = 2,
.fields = (VMStateField[]) {
VMSTATE_UINT32(lcr, PL011State),
VMSTATE_UINT32_ARRAY(read_fifo, PL011State, PL011_FIFO_DEPTH),
VMSTATE_UINT32(read_pos, PL011State),
VMSTATE_UINT32(read_count, PL011State),
VMSTATE_END_OF_LIST()
}
};
性能优化：
- 使用位操作代替除法计算波特率
- FIFO 操作用掩码替代取模运算
- 中断状态缓存减少计算次数
这种建模方式使 PL011 在 QEMU 中能精确模拟真实硬件行为，支持从裸机程序到 Linux 内核的全栈开发。
